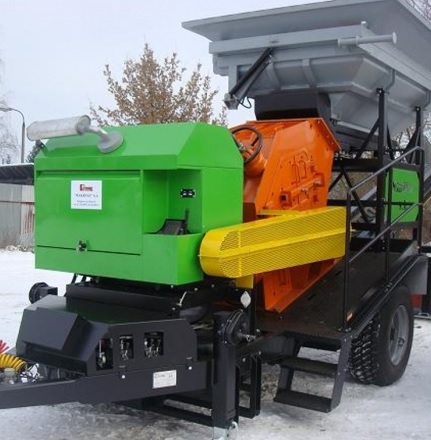

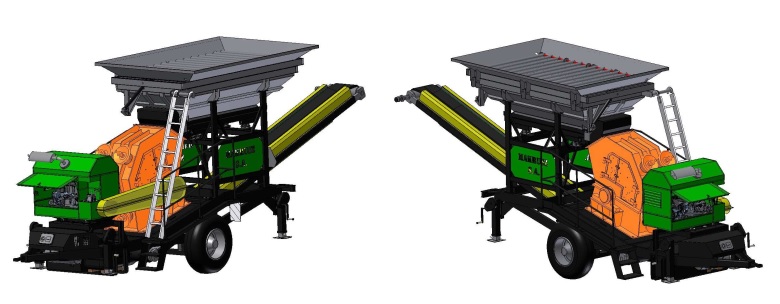

CONJUNTO MÓVEL DE BRITAGEM – TIPO TRAILER - BRITADOR DE IMPACTO

1. DESCRIÇÃO TÉCNICA

O conjunto de britagem destina-se à fragmentação de rochas minerais e de matacões (pedras de campo), bem como de entulho de construção, cerâmico e misto. Esse equipamento é ideal para a limpeza de canteiros de obras, removendo o entulho, que pode ser imediatamente reaproveitado em várias ocasiões / situações, por exemplo em  sub-bases de estradas, sem a necessidade de transportá-lo para fora do local / obra.

O conjunto é montado sobre chassi rodoviário tipo trailer, equipado com freios pneumáticos, podendo ser rebocado por qualquer veículo automotor a velocidades de até 30 km/h. O motor a combustão torna o conjunto independente da rede elétrica.

O motor aciona diretamente, por meio de transmissão por correias, o britador e as bombas hidráulicas que alimentam os sistemas hidráulicos de acionamento do transportador e do alimentador de gaveta. Sobre o alimentador está montada uma moega (tremonha) de recepção. Para limitar o tamanho da alimentação ao britador de impacto, sobre a moega há uma grelha com basculamento hidráulico. Durante a operação, o conjunto é apoiado sobre quatro pés de apoio.

2. O CONJUNTO É COMPOSTO PELOS SEGUINTES EQUIPAMENTOS

• Moega (tremonha) de recepção com volume ~ 3,5 m³, com grelha de basculamento hidráulico;
• Alimentador de gaveta;
• Britador de impacto tipo 700 × L= 600 mm, acionado diretamente pelo motor a combustão por correias em “V”, protegidas por grade telada – 5t
• Motor a combustão diesel, refrigerado a líquido, potência ~ 55 kW
• Transportador de correia de descarga, largura B = 500 mm e comprimento L = 6.300 mm
• Chassi rodoviário (sobre rodas) – tipo trailer

3. CARACTERÍSTICAS DO CONJUNTO

• Dimensões do rotor: Ø 700 × 600 mm
• Tamanho do material de alimentação: até 150 mm
• Tamanho do produto de saída: até 31,5 mm
• Capacidade de produção: 25 até 32 t/h (máx.)
• Comprimento (com transportador): ~ 9.611 mm
• Largura: ~ 2.422 mm
• Altura: ~ 3.737 mm
• Peso do conjunto: ~ 9.800 kg
